閥門人工作中，要經常接觸各類零件圖紙，使用視圖、剖視圖、剖面圖表示零件的內外結構；各部分的輪廓尺寸及轉變。

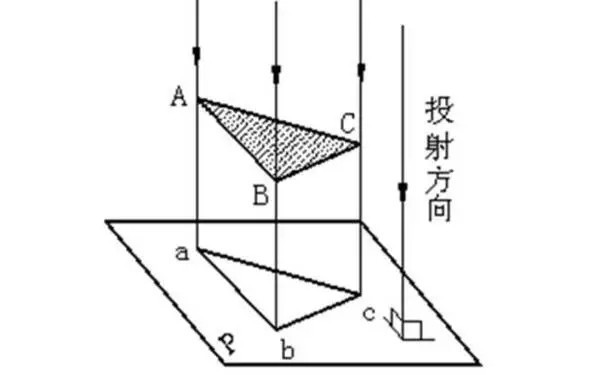

正投影法

投影時投影線都相互平行,投影線與投影面相垂直的平行投影法。

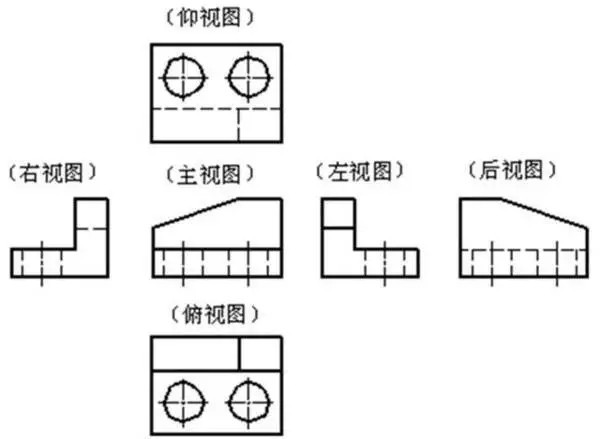

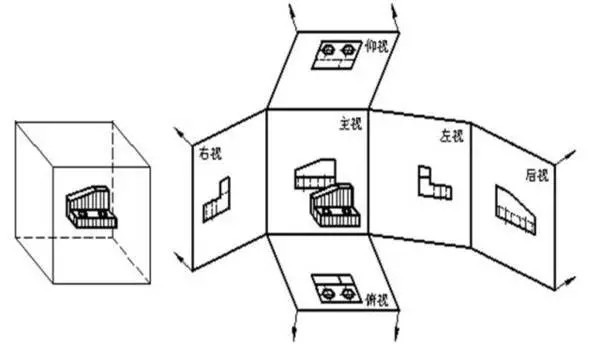

1、基本視圖

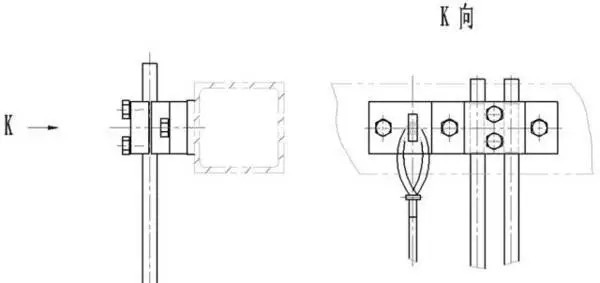

2、向視圖

3、局部視圖

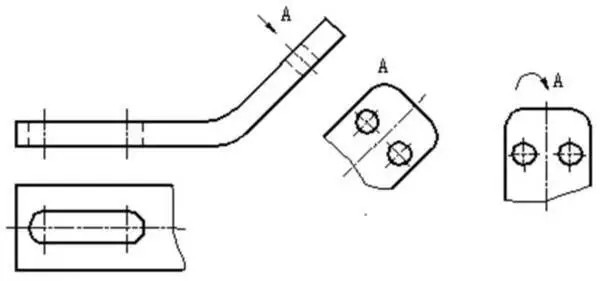

4、斜視圖

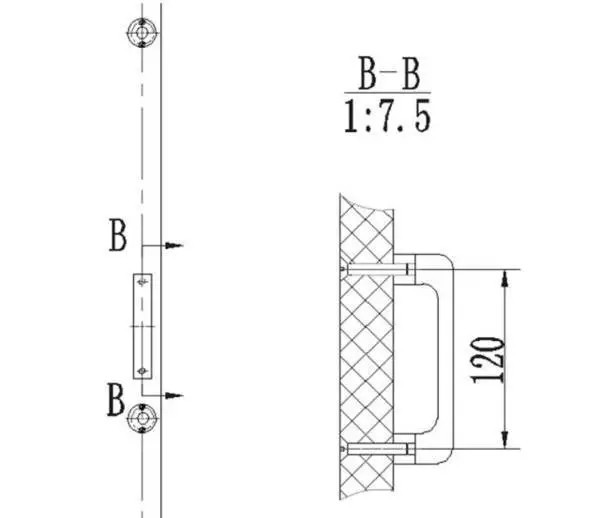

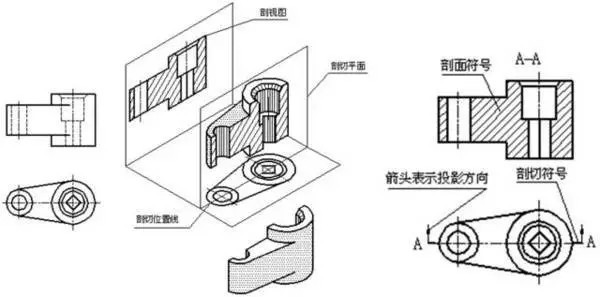

5、剖視圖

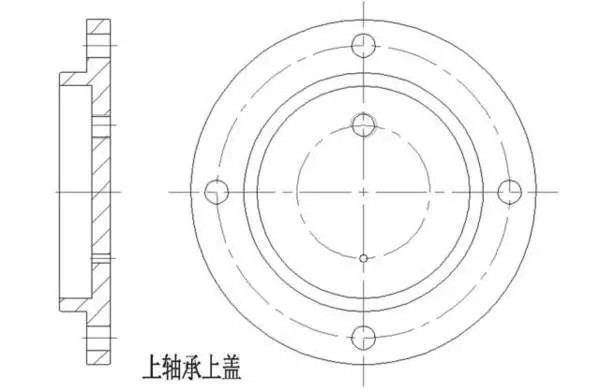

全剖視圖

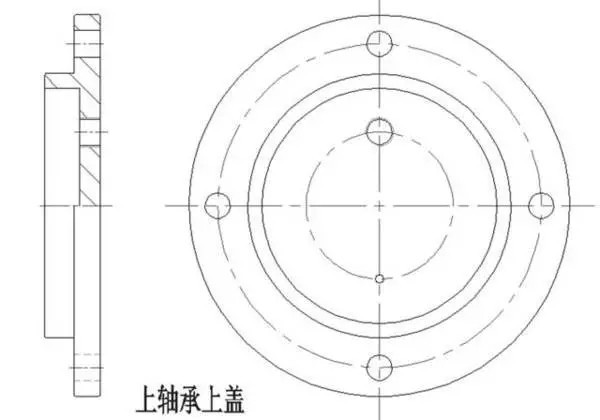

半剖視圖

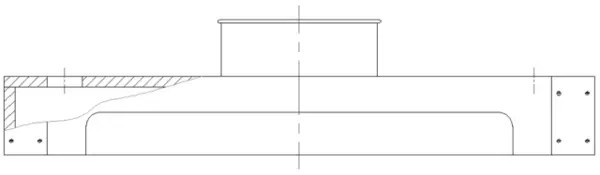

局部剖視圖

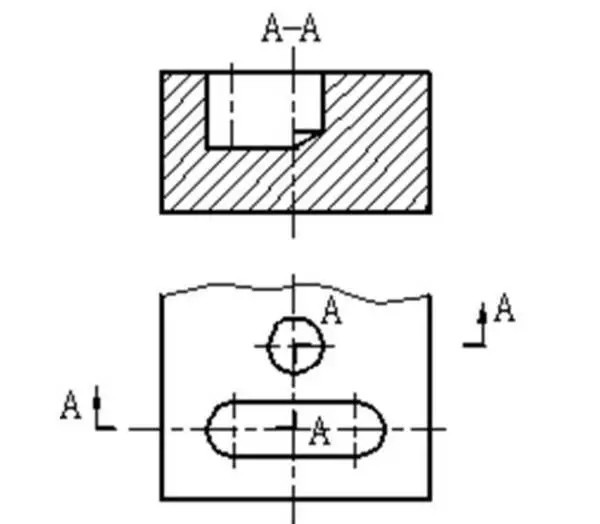

階梯剖視圖

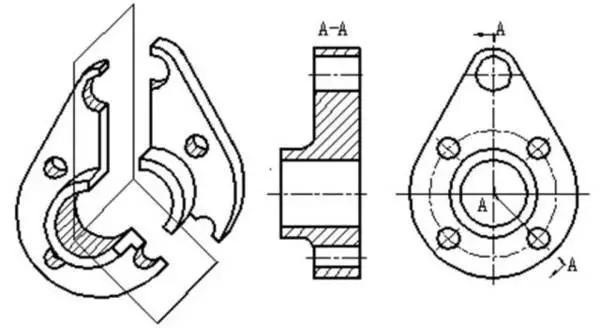

旋轉剖

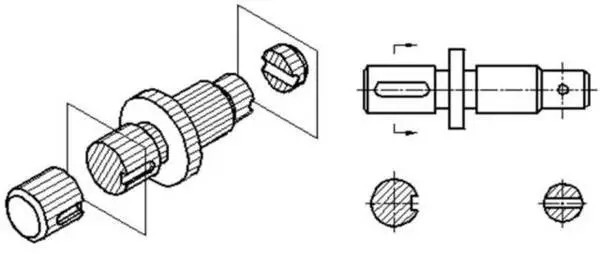

6、斷面圖

假想用剖切平面將機件在某處切斷，只畫出切斷面形狀的投影并畫上規(guī)定的剖面符號的圖形，稱為斷面圖，簡稱為斷面。

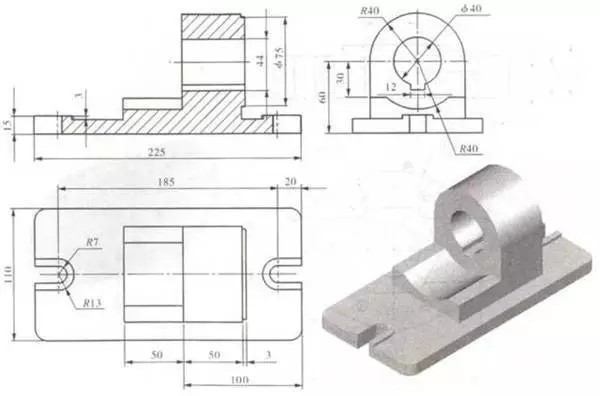

識讀閥門零件圖的一般方法和步驟

（1）首先看標題欄，概括了解零件

看標題欄，了解零件名稱、材料和比例等內容，從而大體了解零件的功用，從名稱判斷該零件屬于哪一類零件。從材料判斷該零件大致的加工方法。從比例判斷該零件的實際大小，從而對零件有初步的了解。

（2）分析研究視圖，想象結構形狀

看視圖，分析零件各視圖的配置及視圖之間的關系，采用的表達方法和表達的內容，運用組合體的讀圖方法，形體分析法和線面分析法來讀懂零件各部分的結構，想象出零件各部分的形狀、相對位置及其作用。

（3）分析所有尺寸，弄清尺寸要求

綜合分析視圖和形體，分析零件的長、寬、高三個方向的尺寸基準，然后從基準出發(fā)，以結構形狀分析為線索，再了解各形體的定形和定位尺寸，弄清各個尺寸的作用，圖形和尺寸表達的是零件的形狀和大小，讀圖時應把視圖、尺寸和形狀結構三者結合起來分析。

（4）分析技術要求，綜合看懂全圖

讀圖時應弄清表面粗糙度、尺寸公差、形位公差等技術要求。了解其代號含義。必要時還要聯系與該零件有關的零件一起分析。
